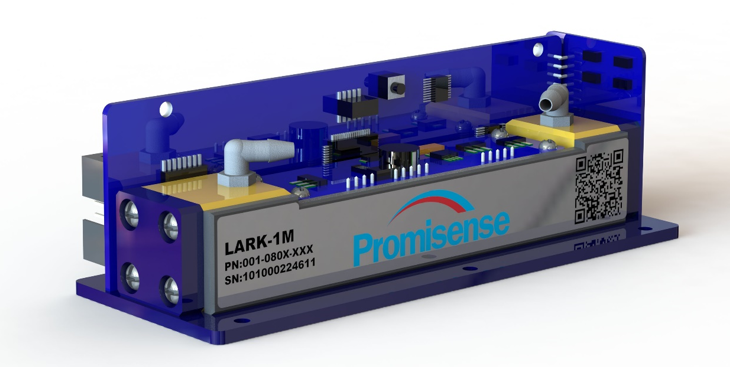

高精度红外气体传感器LARK-1M SF6

文章作者:郭安波 文章来源:诺联芯


诸位朋友,大家好!诺联芯在相继发布了低浓度的CF4传感器和高浓度的CF4传感器之后,又发布了一款泵吸式LARK-1M SF6 1000PPM的传感器,专门用于进口SF6传感器的替代,并且其性能比进口产品更优,价格更便宜

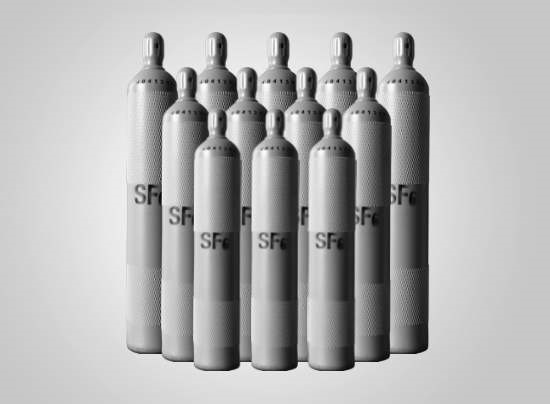

1.    SF6是什么?



六氟化硫(SF6),在常压下是一种无色、无臭、无毒、不燃、无腐蚀的惰性气态物质。

-       气体密度:6.139g/L(20℃,0.101Mpa)

-       熔点:-50.8

-       凝固点:-63.8

-       临界温度:45.64

-       临界压力:3.84Mpa

-       临界密度:0.73g/cm^3

-       介电常数:1.002(25, 0.101 Mpa)

SF6的化学稳定性强,500~ 600℃不分解,和酸、碱、 盐、氨、水等不反应,在电弧作用下(几千度)分解为SF的原子气,电孤一旦解除,还会复合成SF6SF6具有良好的电气绝缘性能及优异的灭弧性能。其耐电强度为同一压力下氟气的2.5倍,击穿电压空气的2.5倍,灭弧能力空气的100倍,是一种优于空气和油的新一代高压绝缘介质材料。



SF6以其良好的绝缘性能和灭弧性能,被广泛应用于电器工业,如:断路器、 高压变压器、气封闭组合电容器、高压传输线、互感器等。SF6还因其化学惰性、无毒 、不燃及无腐蚀性,还被广泛应用于金属冶炼(如熔融的镁和铝的保护、提纯)、航空航天、医疗(X光机、激光机)、气象(示踪分析)、煤矿(巷道气流分析)、化工(高级汽车轮胎、新型灭火器)等。电子级高纯SF6是一种理想的电子蚀刻剂,被大量应用于微电子技术领域。随着当今科技的发展,SF6涉及的领域不断扩展,被越来越多的基础领域和科技领域广泛应用。



2.    LARK-1M CF4的特点

该传感器是的特点如下:

1.     0 ~ 1000ppm以内,分辨率<1ppm

2.     线性好,R^2达到0.9999

3.     响应时间T90时间小于5sec,恢复时间RT90小于6sec

4.     1小时内,6次重复性,1000ppm处读数极差小于2ppm

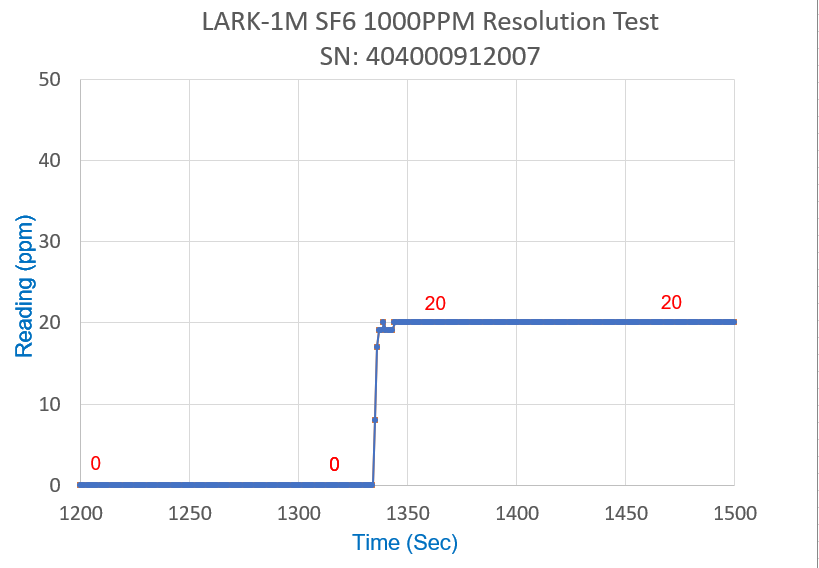

分辨率



从上图,我们可以看出,该传感器在低浓度的时候分辨率能够做到1ppm

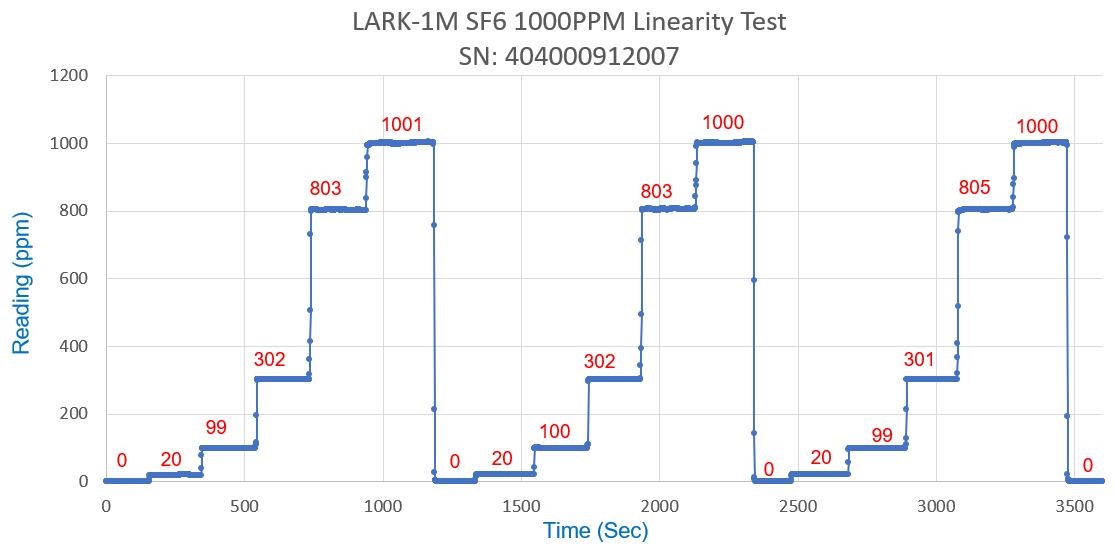

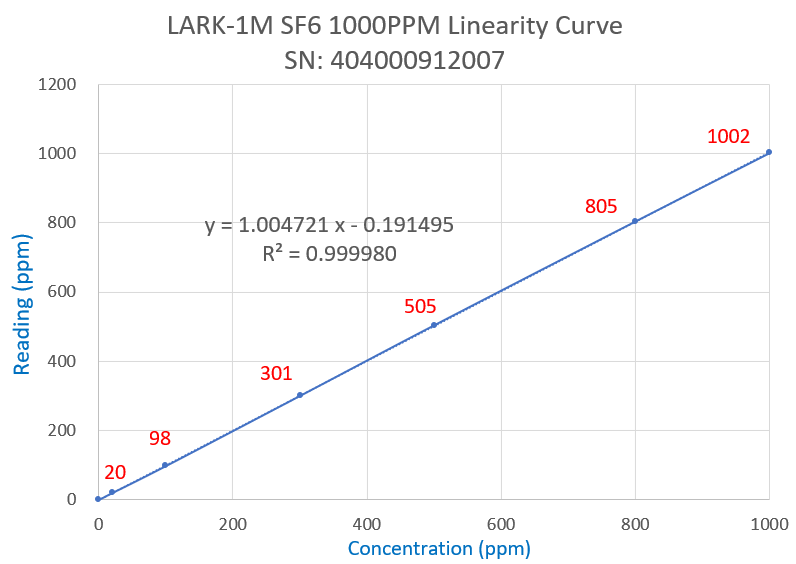

线性和精度





从上面两张图,我们可以得到如下结论,从0 ~ 1000ppm范围内,绝对最大误差是5ppm,出现在500ppm ~ 800ppm附近,相对误差为5/500 = 1.0%rel。考虑到质量流量控制器(MFC)的配气误差最大为1%rel,这个1%rel的读数误差已经相当不错了。

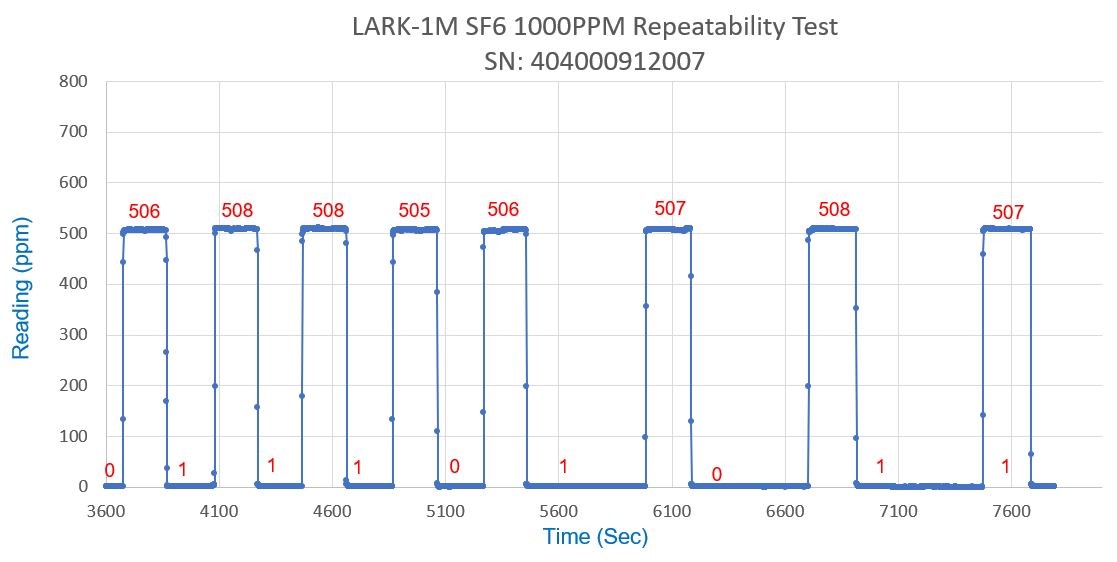

重复性



上图是8次交替通气N2500ppm SF6的重复性实验,每次通气时间为5分钟。通过曲线,我们可以看出,其重复性的绝对值可以控制在3ppm以内。

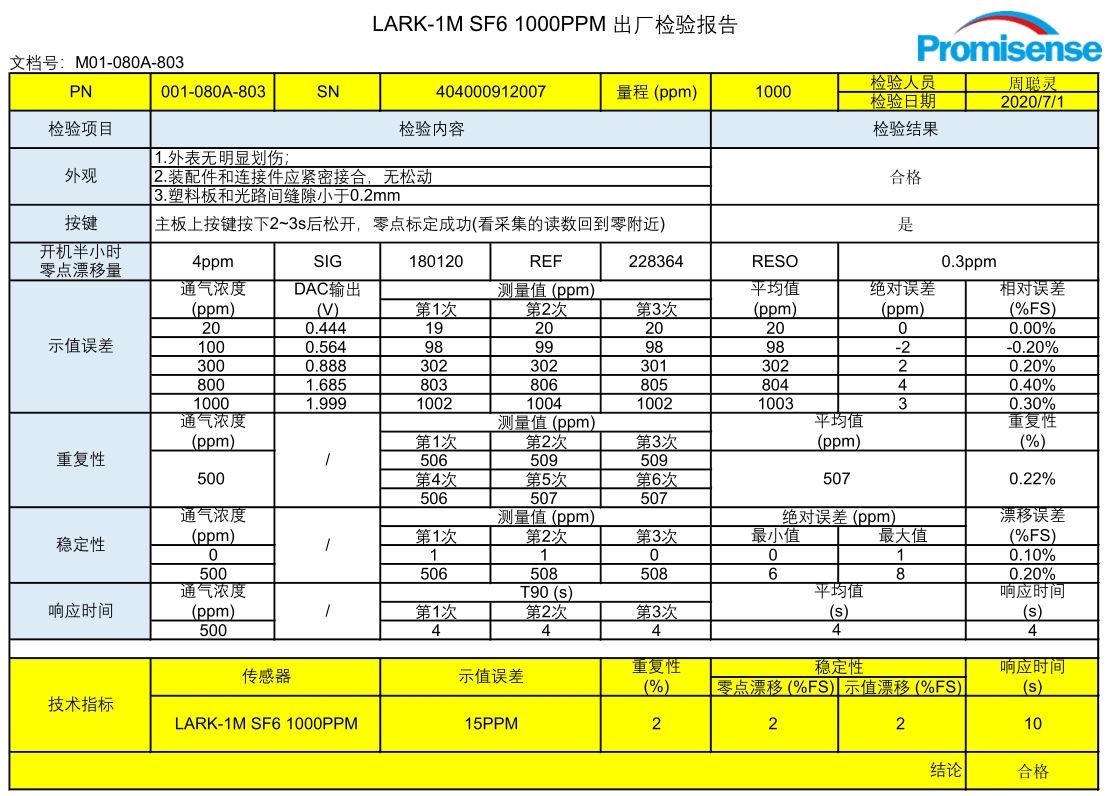

3.    LARK-1M SF6OQC报告



以上是第一只SF6传感器的OQC报告。为避免测试数据的偶然性,我们再看两只传感器的OQC报告。

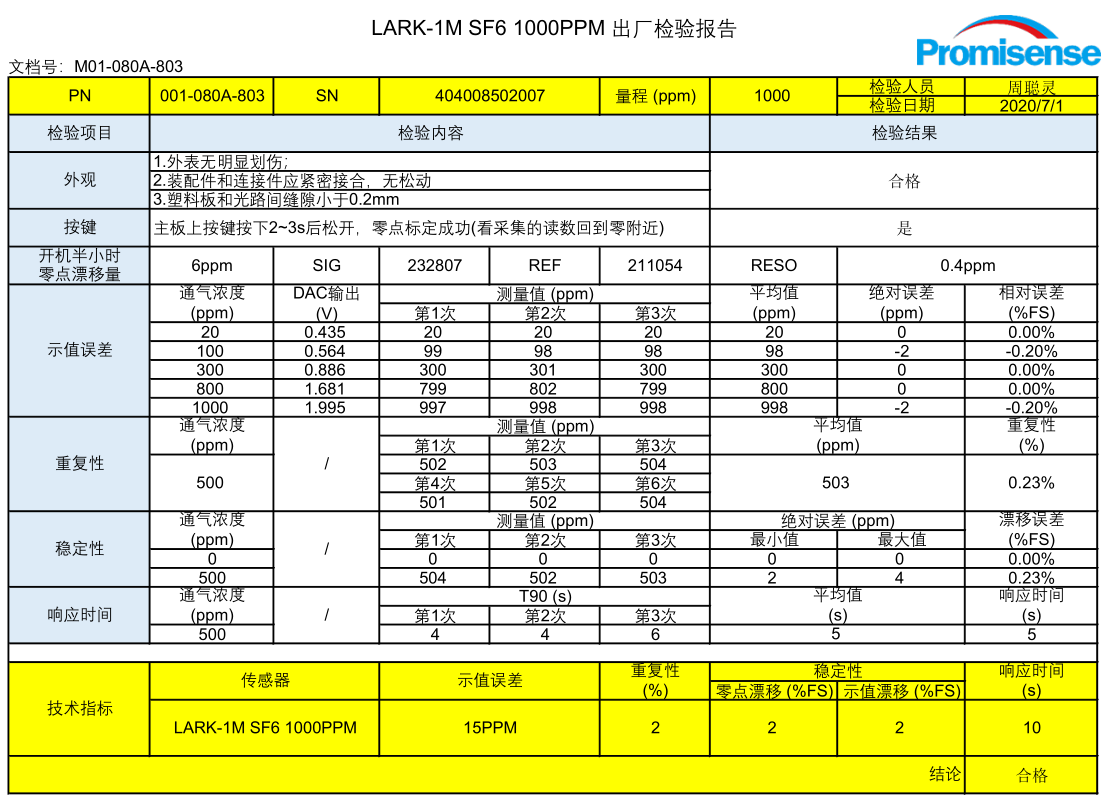

第二只SF6传感器的OQC报告。



第三只SF6传感器的OQC报告。

LARK-1M SF6研发成功之后,很多的仪表应用都能够实现了。在金属冶炼(如熔融的镁和铝的保护、提纯)、航空航天、医疗(X光机、激光机)、气象(示踪分析)、煤矿(巷道气流分析)、化工(高级汽车轮胎、新型灭火器)、半导体电子蚀刻气体监测方面有应用的客户,欢迎和我联系,让我们共同开拓广阔的技术应用市场。

 -----------------------------------

联系人:郭安波

手机号码:13817946390

微信号:G13817946390

邮箱:Guoanbo@Promisense.com

微信公众号:PROMISENSE
